一、喷淋塔循环泵流量如何计算

喷淋塔主要应用于酸碱废气处理、湿式净化吸收,在喷淋塔设计的过程中涉及到喷淋循环水泵的选型,这就需要计算出喷淋塔循环水量的大小及喷淋塔循环泵流量的确定



1、喷淋塔喷嘴如何选择



喷淋塔采用湿式洗涤处理废气,那么喷淋流量的计算是核心,一套完善的喷淋塔系统,布水均匀是首先要考虑的。塔身内部喷淋的选择以及布水非常重要,为了达到均匀喷洒的效果,喷淋塔循环水用量的计算方法很重要,我们通常选用PP材质螺旋喷嘴,螺旋喷嘴布置位置以及选择的规格型号决定了喷淋塔循环水用量。



2、喷淋塔喷嘴参数



在讲述喷淋塔循环水用量的计算方法之前,首选要讲一下喷嘴,关于螺旋喷嘴分为全锥型和空心锥型两种,用于喷淋塔为了达到均匀,肯定要选择全锥喷嘴。其次喷嘴标准有60 90 120 150度角度,这个不用管它,实际的意思要依靠水泵喷淋在一(科奕凯智能泵:www.kykznb.com)扬程范围内的压力,压力不同喷嘴打开的角度不同,我们用于喷淋塔一般按照达到120度角喷洒角度为宜。



3、喷淋塔循环泵流量计算

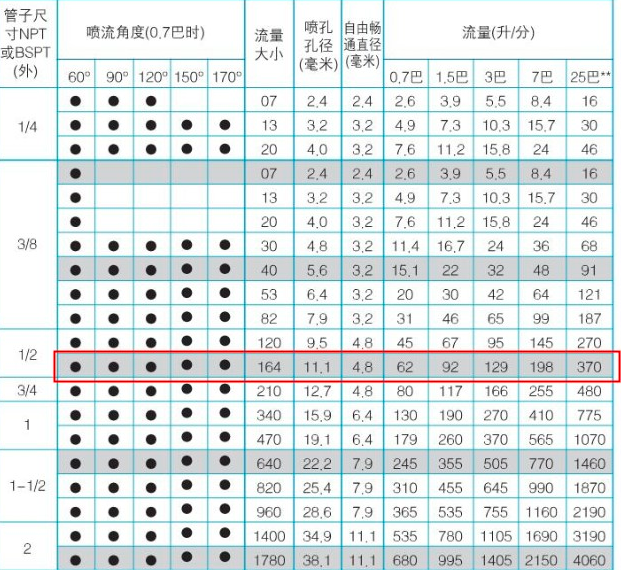

接下来讲述喷淋塔循环泵流量的计算方法,通过以上数据换算得出,在1.5公斤压力下喷嘴的流量是92L/分钟,当然这个是理论值,按工程经验以及自己的测试结果,算上损耗之后,每个喷嘴达到需要的120度喷淋角的时候,每分钟的流量是81L,通常我们以80L来计算,当以120L的角度在废气喷淋塔内做喷淋,想要算出喷淋嘴的数量,还需要知道喷洒的高度。






比例说明:假如我们直径2500的塔,喷淋嘴选用8只,只要流量和压力足够,这样我们便能算出循环泵的理论流量需求值是640L/M,当然这个是反推的方式,另外一种算法应该是通过计算气体流率得出所需的液体总流率,再算出循环泵的流量,如果设计合理,一个正向 一个反向算法得出的结果是基本吻合的。以上便是喷淋塔循环泵流量计算方法。







、喷淋塔循环泵扬程一般是多少

根据喷淋塔的高度不同设计的喷淋谈循环泵的扬程也不同。在一般地喷淋塔循环泵设计的(科奕凯智能泵:www.kykznb.com)扬程在1.0-1.5KG。随着环保的条件越来越严格,在太阳能,液晶面板的废气处理喷淋塔中设计的压力扬程在2.0-2.5KG



废气塔喷淋泵-L型
