一、塑料耐腐蚀泵的进出口管道怎么安装？

1、什么是塑料耐腐蚀泵？

塑料耐腐蚀泵是具有耐腐蚀，耐温，防爆，适合输送任意浓度的酸，碱，盐，腐（科奕凯智能泵：www.kykznb.com）蚀溶剂等，塑料耐腐蚀泵属于将原动机的机械能转换为液体能，利用管系把液体输送到一定地方的水力机械。

塑料耐腐蚀泵有氟塑料材质，工程塑料材质，不锈钢材质等。其是工厂中常见的转动设备，为整个工厂液体的输送提供能量。由于转动设备的特殊性，与其相关的管路需精心设置，既要方便泵的操作检修，又要保证与其相连管路处于无应力或低应力状态，以保证泵的平稳运行。

2、塑料耐腐蚀泵的吸入和排出管路配管要求是什么？

所有与塑料耐腐蚀泵相连的管路(管材爆破试验)应具有独立牢固的支撑、以削减管路的振动和防止管路的重量压在泵上。在泵的进出口管道处宜设可调支架，有振动的管道，应设减振支架，以适当调整管道位置，减少由于安装误差产生的对泵管嘴的附加力。当泵与设备连接的管道较短，两者又不是同一基础时，连接管道应有一定的柔性，或加金属软管以补偿基础的不均匀沉降。

塑料耐腐蚀泵的吸入和排出管路的直径不应小于耐腐蚀泵的入口和出口直径。塑料耐腐蚀泵的吸入管道应满足泵所需净正吸入压头( NPSH) ，管道尽可能短和少拐弯。当管道长度超过设备和塑料耐腐蚀泵之间的距离时，应请工艺系统进行核算。塑料耐腐蚀泵入口前直管段长度不应小于入口直径的3D。为防止泵产生气蚀，从设备到塑料耐腐蚀泵的入口管嘴管道标高应逐步下降，中间不应出现U形，当不能避免时，应在高点加放气阀，低点加排液阀。

二、泵进出口管道安装规范有哪些？

水泵进口吸入管直径不能小于水泵进口水管直径，一般比水泵管道进（科奕凯智能泵：www.kykznb.com）口直径大1~2个等级，另外往复泵吸入管直径一般要比进口直径大1~3个等级，下面来看看水泵进出口管路安装要求标准有哪些。

1、水泵进出口管道要设置有支架，一般水泵不应该承受管路的负荷；

2、对于比较大的水泵管道，应该要设置有挠性连接，尽量减少由于管路错位误差、管路伸缩、地基下沉对水泵使用造成影响；

 3、为了防止水泵漏气，水泵吸入管道尽量进行法兰连接，一般吸入管道漏气很难被发现的，要特别注意；

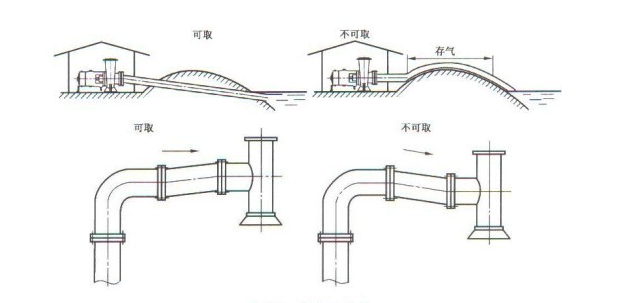

  4、水泵吸入管道一定要设置1/50左右的坡度，泵体这边高，吸水管道这边低，这样管道内就不会进入空气，如图下图所示，但是吸入管道已放在水下时，从吸入管道到泵体向下的坡度；

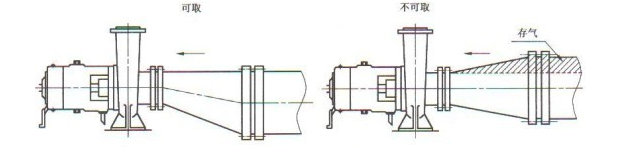

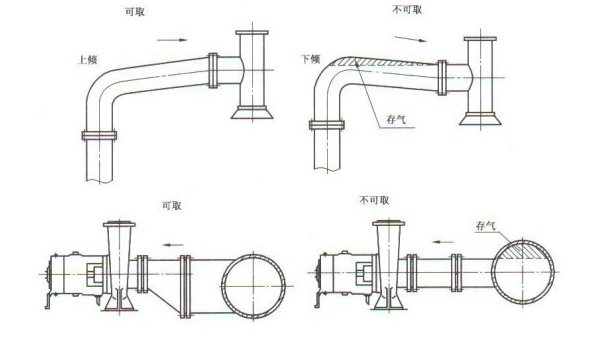

  5、有变径管道的时候，为了预防空气进入管道内，*好不要用同心管道，建议选用偏心管道，如图下图所示。

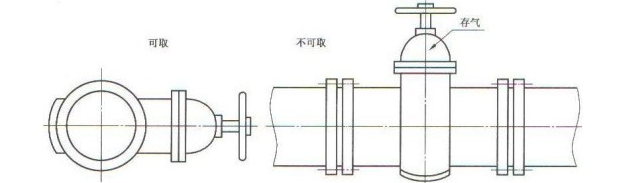

6、吸入侧闸阀的安装，建议安装水平方向或向下倾斜的闸阀，目的是避免积存空气，如图所示。

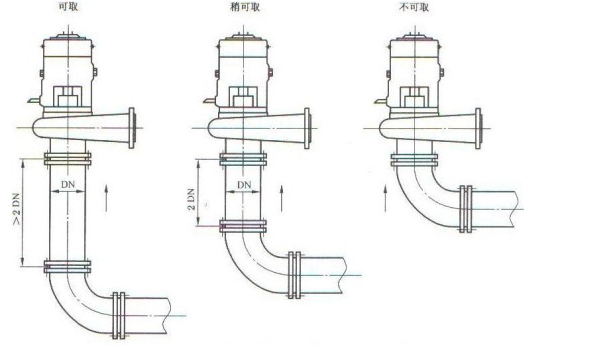

7、水泵弯曲管路部位尽可能做到平缓，减少水泵弯头数量，弯头要避免设置在水泵进口的位置，如图所示

8、安装仪器仪表的时候，要避开弯头、变径等位置，避开水流不规则性影响测量的数据；

9、水泵吸入管道要设置有过滤装置或拦污设备，避免杂物进入泵体内，还要定期清除杂物，防止杂物堵塞泵体管道；

10、对于并联运行的水泵，如果接到了公共的母（科奕凯智能泵：www.kykznb.com）管上，一般会发生入口压力不平衡的现象，因此建议采用独立的进水管道；

11、为了能够随时调节水泵的工况，水泵排出管道应该要安装有闸阀或截止阀；

12、为了防止突然断电，水泵发生倒转和水锤冲击现象，泵体排出管道应该要安装逆止阀，并且要安装在闸阀的后面；

13、水泵排出管道上安装好压力表，为了观察水泵系统压力和工作状况，注意压力表要避免安装在弯头和阀门的附近，避免数据产生误差；

14、水泵管路安装好以后，用设计压力1.5倍的压力进行水压试验，不能有漏水、渗水现象。
