一、什么是自吸式塑料离心泵?

自吸式塑料离心泵是泵壳,接液部件采用工程塑料或氟塑料注(科奕凯智能泵:www.kykznb.com)塑成型。具有自吸功能。没有金属与腐蚀性液体接触。耐腐蚀性强。自吸力可达6米。

自吸式塑料离心泵只需在第一次开机前灌引液,以后不必重复灌注引液,在吸送介质时,液体可时断时续。机械密封不需另加冷却水冷却,操作简便、安全无泄漏。是取代液下泵的优良产品。



二、自吸式塑料离心泵结构

自吸泵腔内设有吸液室、储液室、回液止回阀、气液分离室、回流孔,保证了运行稳定不易泄露。

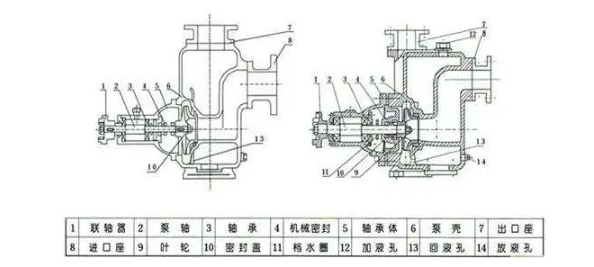

三、自吸式塑料离心泵结构分解图




四、自吸式塑料离心泵的各部件的作用

1、叶轮是自吸式塑料离心泵的核心部分。它可以高速度旋转并具有大输出。叶轮上的叶片起着重要作用。叶轮在组装前必须通过静平衡测试。叶轮的内表面和外表面要求光滑,以减少水流的摩擦损失。



2、泵体也称为泵壳,它是水泵的主体。它起到支撑和固定的作用,并与安装轴承的支架相连。



3、泵轴的功能是将电动机与联轴器连接,并将电动机的扭矩传递到叶轮,因此它是传递机械能的主要部件。



4、轴承是套在泵轴上以支撑泵轴的组件,有滚动轴承和滑动轴承两种类型。滚动轴承应使用牛油作为润滑剂进行适当的润滑。通常,加到体积的2/33/4即可,太多会产生热量,过少会产生噪音和热量;滑动轴承使用透明油作为润滑剂,在油位线中添加油。太多的油会沿泵轴渗漏并漂移,太少的轴承会过热并烧坏,从而引起事故。在泵的运行过程中,轴承的温度高达85度,通常在60度左右运行。如果很高,则必须找出原因(是否有杂质,油是否发黑,泵内是否进水)并及时处理。



5、密封环也称为泄漏减少环。如果叶轮入口与泵壳之间的间隙太大,则泵高压区域中的水将通过该间隙流向低压区域,从而影响泵的输出并降低效率;如果间隙太小,将会在叶轮和泵壳之间产生摩擦并引起磨损。为了增加回流阻力,减少内部泄漏,并延长叶轮和泵壳的使用寿命,在泵壳内缘和叶轮外部辅助件的连接处和密封间隙处安装密封圈,且间隙应保持在0.251.10毫米之间。



6、填料函主要由填料,水密封环,填料缸,填料压盖和水密封管组成。填料函的目的主要是关闭泵壳和泵轴之间的间隙,以使泵中的水不会流到外部,并且外部空气也不会进入泵。可以始终保持泵内的真空。当泵轴与填料之间(科奕凯智能泵:www.kykznb.com)的摩擦产生热量时,有必要依靠水密封管将水保持在水密封环中以冷却填料,从而维持自吸离心泵的正常运行。因此,在泵的运行检查期间应特别注意填料函的检查。大约600小时的运行后就应更换填料。



四、为什么水泵需要自吸装置?

在叶轮旋转时,只有"有质感"的东西才能从中心被甩往四周,以至于在中心形成明显真空,显然如果泵腔充满空气,无论旋转多快,都不能形成真空。因此,离心泵工作前,都必须事先将泵腔充满液体,这就是自吸装置的由来。



五、离心泵自吸装置有哪几种形式

1.利用压缩空气将泵壳抽真空引水;

启动泵前,在自吸装置工作期间,出口侧的阀要保持关闭,或者安装一个弹簧作用的背压阀,当出口压力达到正常工作压力60%左右自动打开,真空抽吸必须连接到泵吸口侧高点,并且放置在吸入管形成气腔。通常接一根减压的压缩空气过来,利用文丘利管效应,让泵壳内产生真空,充水,这种装置允许离心泵短时间干转。

2自吸装置是自带真空泵,如下面这个应急消防泵自吸装置,这一种缺点就是泵结构变复杂,体积增大,并且每次启动都要确保上面的水罐充满水。




自吸式塑料耐腐蚀离心泵-C型
