电磁式计量泵（加药泵）-JX系列

产品描述

JX系列电磁计量泵是由微处理器控制、短冲程、电磁驱动的隔膜型计量泵。计量泵以其精巧的结构、可靠地性能、优越的性价比多年来受到广大用户的一致好评。由于泵头材质具有良好的耐化学腐蚀性能，因而可以对各种工艺过程中几乎所有化学液体进行精确计量。

JX系列电磁隔膜计量泵

全新升级
更高品质

可选配液体开关
与液位控制功能

磁铁采用进口材料模压成型，再和塑料一体注塑成型，让磁铁和塑料融为一体，整泵运行噪音低，无振动，磁力大，带热保护功能，整机看不见一个金属，包括螺丝，可见别人做事用嘴，我们做事用心。

全系列采用一体式双球阀，整体四球阀密封，无需担心密封不严，台湾全进口PTFE球座，能耐所有化学介质，一体式前盖组合，也可以采用硬管连接，前盖采用台湾南亚定制全进口高透明PVC，介质添加情况一目了然。球阀的跳动让你无需猜想和查找是否正在添加。球阀的跳动和你的心情一样澎湃。

台湾全进口，专业定制高透明PVC，超强韧性，超高硬度，硬度达到130度，国内同行高90度，韧性也是同行的2倍，镜面型PVC同行几乎没有，有无垃圾一目了然，带自清洁功能。球阀尺寸几乎是同行的两倍，下降速度和密封性能是同行的3倍。当然成本也不用解释了。

产品特点

电磁驱动正排量计量泵、结构紧凑、可靠耐用。

多种备选型号，计量范围从1～27L/H，压力为1～6bar。

多种具有良好耐化学腐蚀性能的泵头材质可供选择。

冲程长度可籍手动旋钮从0～99.99%连续调节（调节范围30～99.99%）(选配）。

重复计量精度优于±2%。

冲程频率控制形式多样

手动调节计量频率全系分为三种0-100/0-150/0-200/0-360

外部无源触点信号控制和0-100/0-150/0-200/0-360四种固定频率可选

外部模拟4-20mA电流信号控制和100-150-200/0-360四种固定频率可选

液位保护自锁：当系统接有药箱液位计时，根据液位报警信号，计量泵可以自动停止工作，避免空转。

工作条件

环境温度：-10℃～+45℃

电源：220V,50Hz

功率：22W/30W/60W/90W

保护等级：IP65

绝缘等级：F

1、型号/代号及含义

电磁式计量泵（加药泵）-JX系列

JX	-	01	-	C	-	R
(1)		(2)		(3)		(4)

(1)JX-机型编号

(2)机型型号：01

(3)计量泵材质： C-PVC

(4)连接方式：R：软管连接，H：硬管连接

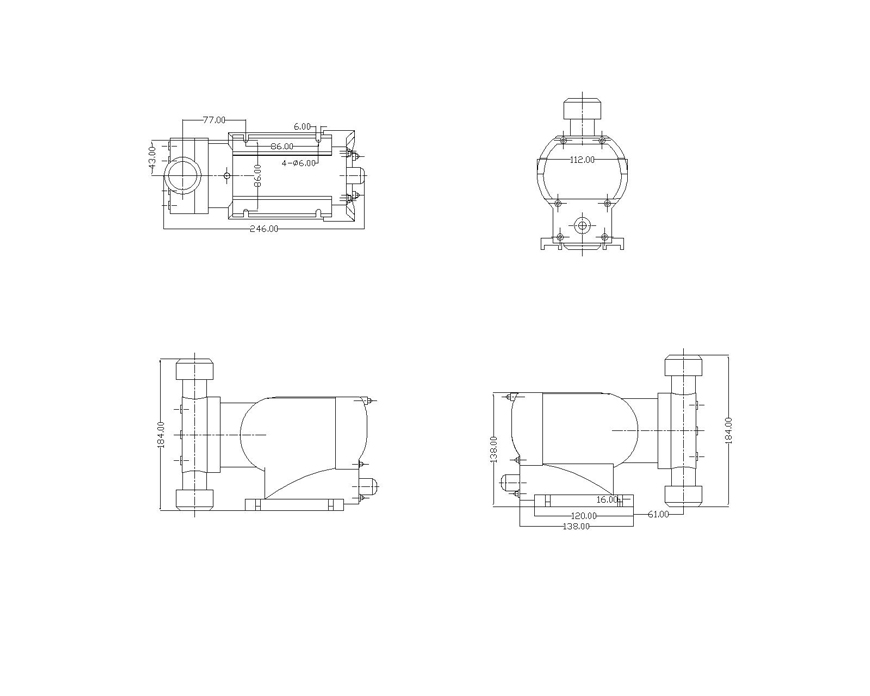

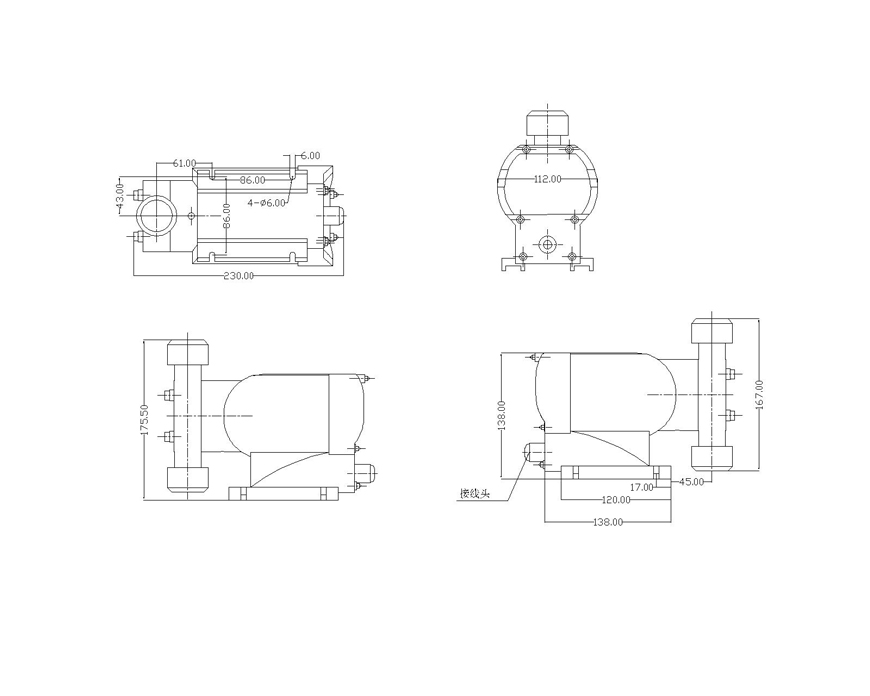

2、尺寸图

详细尺寸请来电咨询

电磁式计量泵（加药泵）-JX系列型号规格表：

型号		出口压力	流量		膜片直径	电机功率	重量	连接方式
型号		(kg/cm2)	l/h	l/min	mm	w	kg	软管mm
JX	01	6	1	0.01	42	22/30W	3	内径:4mm 外径:9mm
	03	5	3	0.05
	05	5	5	0.08
	07	5	7	0.11
	09	3	9	0.15
	11	3	11	0.18	52
	13	3	13	0.21
	15	3	15	0.25
	17	2	17	0.28
	23	1	23	0.38	65	22/30W	3	内径:6mm 外径:11mm
	27	1	27	0.45	65	22/30W	3	内径:6mm 外径:11mm

备注： 1、以上参数，是使用常温零压力清水测试值。特殊压力，可以定做。此系列不支持硬管连接;

2、有4-20mA信号输入与RS485供选择（脉冲信号可以定制）;

3、型号解释：AK系列代表标准配置，AK(A)系列手动式4-20mA信号输出。

1.安装泵浦时应选择坚固之水平地面﹐并保持平稳, 泵浦出入口加装凡而, 以便维修。
2.尽量避免将机器装设于户外。若必需安装於户外时﹐应覆盖保护盖﹐若泵浦配备有电子控制器时﹐则需加以保护。
3.PVC材质之泵浦应避免受阳光直接照射以防止材质脆化。
4.配管前应先考虑使用之化学液体、温度条件及输送扬程﹐选择不同之管件材料﹐符合实际之要求。例如:温度60℃以上﹐应选择PP管件按装。
5.进行配管时应注意管内不可残留任何杂质或碎屑﹐必要时应以清水加以清洗管路。
6.法兰接合处应衬以垫片﹐并确实锁紧以防止空气吸入泵浦内。
7.配管如使用金属材料时, 须在泵浦出入口管路加装防震接头, 避免出入口法兰震破。
8.泵浦输送液体超过一定高度时, 须在出口加装逆止阀防止回压造成泵浦受损。
9.安全排放阀应装在泵浦入口开关阀之间并尽可能装上压力錶以侦测管内压力。
10.避免泵浦吸入杂物, 或虹吸作用请加装底阀。
11.逆止阀应尽量安装在泵浦出入口附近﹐安装压力表或安全排放阀时应尽量使用T型接头。
12.配管时应注意管线不可用力扭曲﹐安装完后再检查泵体是否有因安装时用力过猛或不正确安装动作而扭曲变形。
13.机器固定完后应再确认是否牢固﹐并旋转马达风扇以确认马达是否可自由旋转。
14.接上电源线之前应确认所使用之电源是否与马达形式相符合﹐并接上过电流保护开关。
15.使用於危险之化学液体﹐应将泵浦覆上保护罩以防万一。
16.泵浦马达要啟动前, 须加满液体, 检查出入口凡是否打开, 并请勿空转。
17.按装完成后应再确认管路是否牢固﹐避免液体温度造成变形或震动破损。
