当一家液流公司意识到他们低效的电解液循环泵正在影响整个储能系统的效率的时候，他们决定寻求更具能效和维护效率的系统。他们过去曾采用过“科奕凯”AF泵，知道我们的产品具有卓越的可靠性和高效率，因此决定再次选用科奕凯作为泵送解决方案合作伙伴。

我们的团队与该液流电池公司密切合作，精心挑选了一套易于安装且即插即用的泵系统，以满足其不断增长的生产需求，同时减少能源消耗和成本。

其成效超出了预期。该公司:

每储250度电节省能源消耗20千瓦时

进一步了解他们与科奕凯开展的成功合作。

为客户节省每1度电

科奕凯塑料耐腐蚀磁力泵

高效率【70%+】

节能【15%+】

【0】泄漏

安全

液流电池专用磁力泵的特点

高效率：70%+

AF系列全塑料磁力泵是专为液流电池所设计的常用泵浦。使用CFD软件（Ansys.Fluent）进行流场计算，应用CAE有限元模态分析进行流体仿真，结构强度耐久疲劳分析，震动噪音分析，保证整泵效率【70%＋】，并超过了欧盟能效标准MEI>0.7。（Commission. Regulation (EU) No.547/2012 of 25 June. 2012）远远领先业界同类型产品。

安全无泄漏

独特的非接触构造，确保长期运行安全、无泄漏。通过精确设置内磁与外磁的相对位置，可以有效对内磁的位置进行磁力控制，即使在空转时轴承的后端也不会与推止环接触。这样的构造有效的抑制了磨擦热的产生，确保了磨擦部的润滑，不会损坏磁力泵隔离套。

高纯度 PP/PVDF 塑料注塑成形

优质的 PP/PVDF原料耐腐蚀性强绝缘性好

免费咨询专业定制

全铜电机

强劲动力保证

高质量电机，纯铜线圈，绕线精准散热效果好，性能更稳定

全铜线圈
拒绝铜包铝线圈！

精密滚珠

经久耐用寿命长

高精密轴承滚珠，运行平稳，高负载使用寿命长

应用领域

全钒液流电池

铁铬液流电池

锌溴液流电池

锌铁液流电池

水系有机液流电池

全铁液流电池

1、型号/代号及含义

液流电池循环泵

AY	-	F - 100 - 12 - C - C	-	V	-	5	-	V38
(1)		(2) (3) (4) (5) (6)		(7)		(8)		(9)

（1）机型编号：AY型液流电池循环泵

（2）泵体材质：F:GFRPP P:PVDF E:CFRETFE

（3）出入口径：68-80x65mm 100-100x100mm

（4）马达功率：7-7HP 10-10HP 12-12HP 15-15HP

（5）泵轴材质：C-陶瓷 S-碳化硅sic

（6）泵轴承材质：C-碳素 P-铁氟龙 S-碳化硅sic

（7）密封材质：V-Viton E-EPDM

（8）电压频率：5-50Hz 6-60Hz

（9）电压：V38-220v/380v/3∮

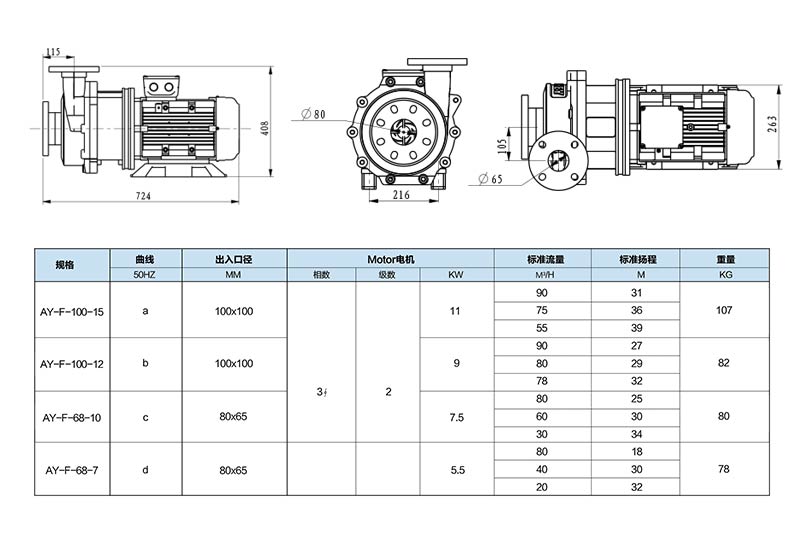

2、尺寸图


详细尺寸请来电咨询

液流电池循环泵型号规格表：

规格 Spec.	曲线 50Hz	出入口径 MM	Motor电机			标准流量	标准扬程	重量 Weight (kg)

			相数	级数	KW	M³/H	M
AY-F-100-15	a	100x100	3∅	2	11	90	31	107
						75	36
						55	39
AY-F-100-12	b	100x100			9	90	27	82
						80	29
						78	32
AY-F-68-10	c	80x65			7.5	80	25	80
						60	30
						30	34
AY-F-68-7	d	80x65			5.5	80	18	78
						40	30
						20	32

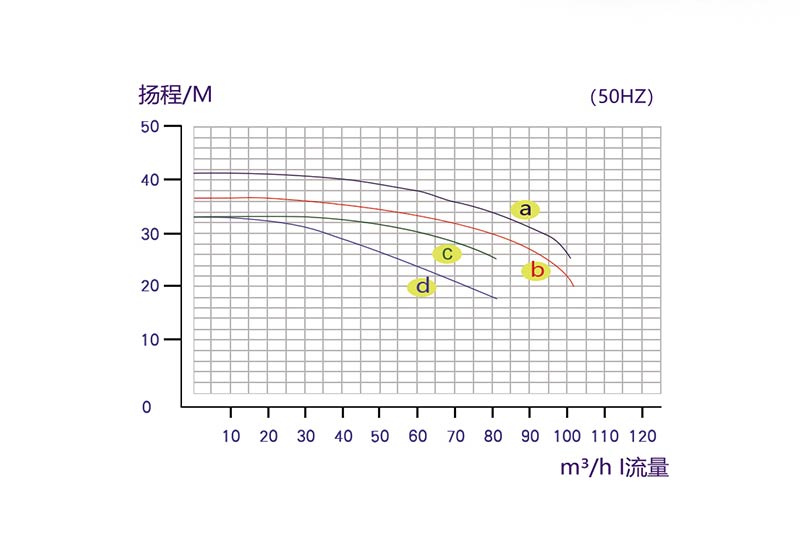

性能曲线图：

1.安装泵浦时应选择坚固之水平地面﹐并保持平稳, 泵浦出入口加装凡而, 以便维修。
2.尽量避免将机器装设于户外。若必需安装於户外时﹐应覆盖保护盖﹐若泵浦配备有电子控制器时﹐则需加以保护。
3.PVC材质之泵浦应避免受阳光直接照射以防止材质脆化。
4.配管前应先考虑使用之化学液体、温度条件及输送扬程﹐选择不同之管件材料﹐符合实际之要求。例如:温度60℃以上﹐应选择PP管件按装。
5.进行配管时应注意管内不可残留任何杂质或碎屑﹐必要时应以清水加以清洗管路。
6.法兰接合处应衬以垫片﹐并确实锁紧以防止空气吸入泵浦内。
7.配管如使用金属材料时, 须在泵浦出入口管路加装防震接头, 避免出入口法兰震破。
8.泵浦输送液体超过一定高度时, 须在出口加装逆止阀防止回压造成泵浦受损。
9.安全排放阀应装在泵浦入口开关阀之间并尽可能装上压力錶以侦测管内压力。
10.避免泵浦吸入杂物, 或虹吸作用请加装底阀。
11.逆止阀应尽量安装在泵浦出入口附近﹐安装压力表或安全排放阀时应尽量使用T型接头。
12.配管时应注意管线不可用力扭曲﹐安装完后再检查泵体是否有因安装时用力过猛或不正确安装动作而扭曲变形。
13.机器固定完后应再确认是否牢固﹐并旋转马达风扇以确认马达是否可自由旋转。
14.接上电源线之前应确认所使用之电源是否与马达形式相符合﹐并接上过电流保护开关。
15.使用於危险之化学液体﹐应将泵浦覆上保护罩以防万一。
16.泵浦马达要啟动前, 须加满液体, 检查出入口凡是否打开, 并请勿空转。
17.按装完成后应再确认管路是否牢固﹐避免液体温度造成变形或震动破损。
