1. 塑料磁力泵规格型号及参数


1-1  A型磁力泵产品介绍:
A型塑料磁力泵是本公司近几年开发的新产品,并(科奕凯智能泵:www.kykznb.com)引进国外先进技术,采用增强型聚丙烯塑料制造, 该材料具有广泛的耐腐蚀性,用该材料生产的磁力泵具有使用范围广、耐腐蚀性能强、机械强度高、不老化、无毒素分解等优点。
A型塑料磁力泵设计独特,无需机械轴封,绝对不渗漏,液体过流部件选用PP塑料、陶瓷、氟橡胶等材料。塑料磁力泵基本参数及技术性能符合GB/T7742-95《小型磁力传动离心泵》标准要求。
A型塑料磁力泵可广泛用于化工、制药、电镀、石油、环保、农药、染料、稀士、冶炼、汽车制造中的等领域。
特点:
过流部件材质:PP塑料〔增强聚丙烯塑料)、PVDF氟塑料(聚偏二氟乙烯)
联接方式: 法兰
流量Q:  1.5~~60m3/h
扬程H:  8~32m
功率N:   0.37~15kw
介质温度(t):  0~60℃
口径:25mm-80mm

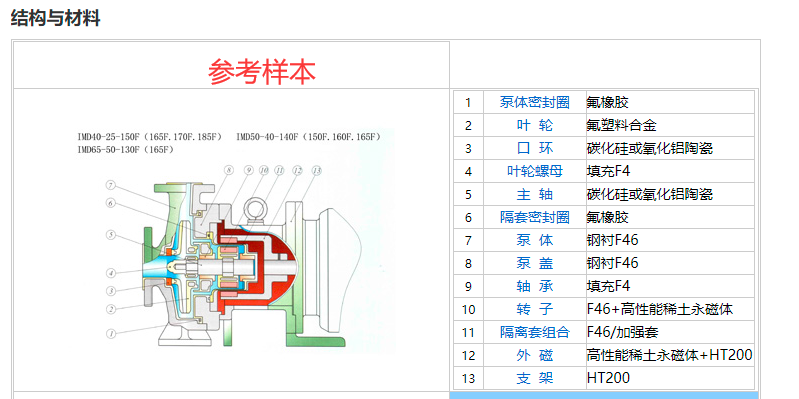

1-2 结构与材料

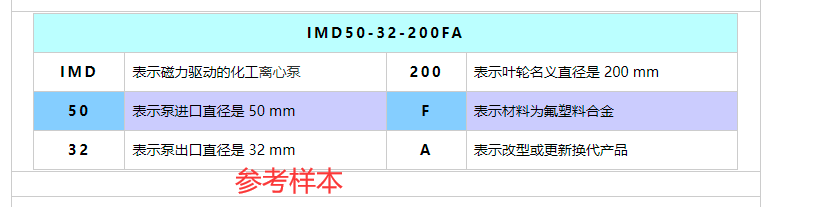

1-3 型号意义:

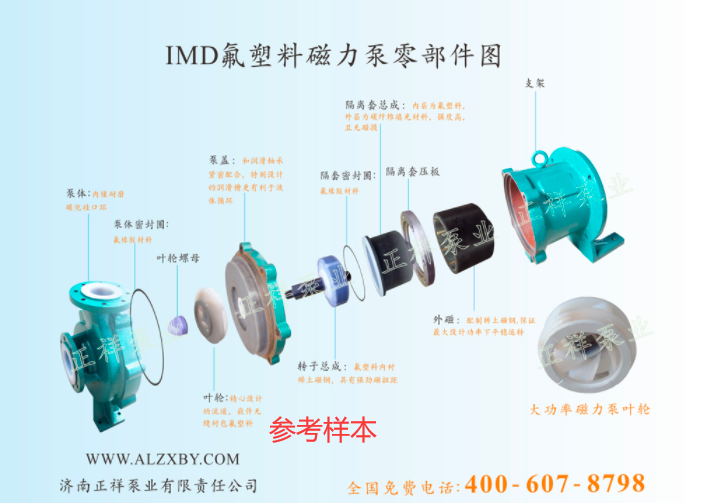

1-4 分解图

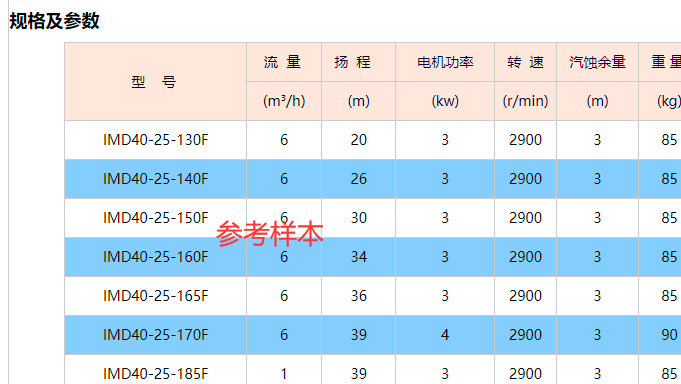

1-5 规格及参数

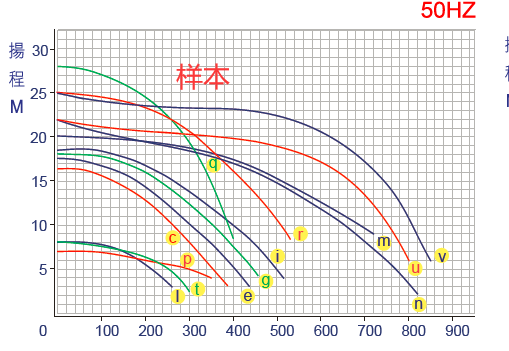

1-6 性能曲线图


1-7 安装与使用
1-7-1 应水平安装不宜竖立,塑料泵体不得承受管路重量,塑料磁力泵与管路应保持良好的密封,各紧固件无松动现象。
1-7-2 拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
1-7-3 塑料磁力泵使用前应进行检查,电机转动灵活,电机旋转方向与转向标记一致,无卡滞及异常声响。
1-7-4 电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
1-7-5 塑料磁力泵泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
1-8 注意事项
1-8-1 因塑料磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止无介质运转,同时应避免在工作中途停电后再启动时所造成的无介质运转。
1-8-2 输送介质若含有固体颗粒,泵入口前要加过滤网,如含有铁磁质微粒,需加磁性过滤器(本厂有生产,属于选购件)。
1-8-3 被输送的介质及其温度应在泵材允许范围内。塑料磁力泵的使用温度<6O℃,进口压力不大于0.1MPa,工作压力为0.6MPa;
1-8-4 对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
1-8-5 塑料磁力泵长时间运行后,发现泵有异常情况〈噪音大,震动加剧),应拆检轴承和端面动环的磨损情况,若轴承和泵轴的间隙、叶轮轴向窜动较大时,应更换轴承和轴向动环。

2磁力泵的出口压力怎么算


通常磁力泵选型时我们都会问用户流量扬程要求多少?流量扬程不能确定就不能正确的选型,有时在问到客户流量扬程要求多少时,有少数客户讲无所谓,现在我们提醒广大客户这种说法是不可以的,流量可以无要求,可是扬程不能没有要求,得告诉我们实际工况比如垂直高度多少、水平距离多少、管道如何布置、弯头数量、管道大小、输送什么液体等以便我们为您选择合适的磁力泵。
   首先确定磁力泵的具体型号,采用什么系列的磁力泵选用后,就可按实际工况所需流量选择流量,扬程如果未确定,可以按照输送的垂直高度加弯头和水平距离,管道损耗可以计算出所需扬程,放大5%-10%余量后的值为所需扬程,这两个性能主要参数在型谱图或系列特性曲线上确定具体型号。
  利用磁力泵特性曲线,在横坐标上找到所需流量值,在纵坐标上找到所需扬程值,从两值分别向上和向右引垂线或水平线,两线交点正好落在特性曲线上,则该泵就是要选的磁力泵,但是这种理想情况一般不会很少。
通常会碰上下列几种情况:
A、第一种:交点在特性曲线上方,这说明流量满足要求,但扬程不够,此时,若扬程相差不多,或相差5%左右,仍可选用,若扬程相差很多,则选扬程较大的泵。或设法减小管路阻力损失。
B、第二种:交点在特性曲线下方,在泵特性曲线扇状梯形范围内﹐就初步定下此型号,然后根据扬程相差多少,来决定是否切割叶轮直径,若扬程相差很小,就不切割,若扬程相差很大,就按所需Q、H、,根据其ns 和切割公式,切割叶轮直径,若交点不落在扇状梯形范围内,应选扬程较小的泵。选水泵时,有时须考虑生产工艺要求,选用不同形状Q-H特性曲线。
例如:要将液位输送到必须维持一定液面高度的容器中去,此时变希望量有较大的变化,而扬程变化很小,为次应选用平坦H-O曲线的泵。
所以扬程的选择至关重要,在购买磁力泵时一定要先弄清楚所需要的扬程或者出口压力,才能正确选择合适的磁力泵!

磁力泵的出口压力计算公式:
磁力泵出水口压力既与泵的本身性能有关,又与配(科奕凯智能泵:www.kykznb.com)套的管路特性有关。当流量已知时,可用下式计算水泵出水口压力:
出水口压力水头 H=Ho-sQ^2
出水口压力 P= &rho;gH = &rho;g(Ho-sQ^2)
式中:H&mdash;&mdash;水泵出口的压力水头,m;Ho&mdash;&mdash;水泵在流量等于0时的扬程,m;s&mdash;&mdash;水泵的内摩阻;Q&mdash;&mdash;水泵流量,m^3/s;P&mdash;&mdash;水泵出水口压力,Pa; &rho;&mdash;&mdash;水的密度,kg/m^3;g&mdash;&mdash;重力加速度。
(水泵的流量Q由水泵特性曲线与管道的阻力特性曲线的交点确定。)
