产品名称:超压保护型机械隔膜计量加药泵-JEK系列

所属类别:计量加药泵

产品人气: 2645

产品产地:湖北

更新日期:2022-01-04 00:57:47

产品详细型号介绍型号及参数 安装方法 了解价格 用户评价( 1 )

产品特点

台湾进口明椿或者北译齿轮减速电机;

瑞典SKF轴承或者日本HSK轴承;

台湾南亚高强度PVC

日本大金或者美国杜邦PTFE合成隔膜;

超压自动泄压,保护电机不损坏,保护膜片不破裂,不伤人

JEK系列超压保护型隔膜式计量泵

产品亮点

超大球阀,下降速度更快,密封性能更稳定。
瑞典SKF轴承或者日本NSK轴承。
台湾南亚高强度PVC。
日本大金或者美国杜邦PTFE合成隔膜。
超压自动泄压,保护电机不损坏,保护膜片不破裂。不污染环境,不伤人

台湾进口明椿或者北泽齿轮减速电机,大流量400L/H


1、型号/代号及含义

超压保护型机械隔膜计量泵-JEK系列
JEK-60-C-R
(1)

(2)

(3)

(4)

(1)JKE-机型编号

(2)机型型号:60

(3)计量泵材质: C-PVC

(4)连接方式:R:软管连接,H:硬管连接

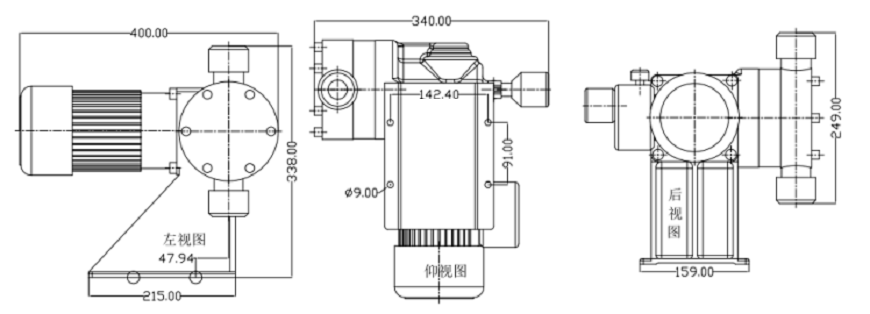

2、尺寸图

JKE系列尺寸图
详细尺寸请来电咨询



超压保护型机械隔膜计量泵(加药泵)-JEK系列性能参数:(普通电机)220V单相电压需预定)


型号


压力


流量


膜片直径


电机功率


连接方式(GN)


(kg/cm2


l/h


l/min


mm


w


软管mm


硬管


JEK


60


5


60


1


105


200


内径:12mm


外径:18mm


DN20


75


5


75


1.25


90


5


90


1.5


100


5


100


1.7


120


5


120


2


150


4


150


2.5


180


4


180


3


240


4


240


4


300


3


300


5


360


3


360


6


400


3


400


6.7

备注:以上参数,是使用常温零压力清水测试值。



 超压保护型机械隔膜计量泵(加药泵)-JEK系列性能参数:(变频电机5-60Hz),独立风扇需要单独220V供电。


型号


压力


流量


膜片直径


电机功率


连接方式(GN)


(kg/cm2


l/h


l/min


mm


w


软管mm


硬管


JEK


60A


5


60


1


105


200


内径:12mm


外径:18mm


DN20


75A


5


75


1.25


90A


5


90


1.5


100A


5


100


1.7


120A


5


120


2


150A


4


150


2.5


180A


4


180


3


240A


4


240


4


300A


3


300


5


360A


3


360


6


400A


3


400


6.7

备注:以上参数,是使用常温零压力清水测试值。

1.安装泵浦时应选择坚固之水平地面﹐并保持平稳, 泵浦出入口加装凡而, 以便维修。
2.尽量避免将机器装设于户外。若必需安装於户外时﹐应覆盖保护盖﹐若泵浦配备有电子控制器时﹐则需加以保护。
3.PVC材质之泵浦应避免受阳光直接照射以防止材质脆化。
4.配管前应先考虑使用之化学液体、温度条件及输送扬程﹐选择不同之管件材料﹐符合实际之要求。例如:温度60℃以上﹐应选择PP管件按装。
5.进行配管时应注意管内不可残留任何杂质或碎屑﹐必要时应以清水加以清洗管路。
6.法兰接合处应衬以垫片﹐并确实锁紧以防止空气吸入泵浦内。
7.配管如使用金属材料时, 须在泵浦出入口管路加装防震接头, 避免出入口法兰震破。
8.泵浦输送液体超过一定高度时, 须在出口加装逆止阀防止回压造成泵浦受损。
9.安全排放阀应装在泵浦入口开关阀之间并尽可能装上压力錶以侦测管内压力。
10.避免泵浦吸入杂物, 或虹吸作用请加装底阀。
11.逆止阀应尽量安装在泵浦出入口附近﹐安装压力表或安全排放阀时应尽量使用T型接头。
12.配管时应注意管线不可用力扭曲﹐安装完后再检查泵体是否有因安装时用力过猛或不正确安装动作而扭曲变形。
13.机器固定完后应再确认是否牢固﹐并旋转马达风扇以确认马达是否可自由旋转。
14.接上电源线之前应确认所使用之电源是否与马达形式相符合﹐并接上过电流保护开关。
15.使用於危险之化学液体﹐应将泵浦覆上保护罩以防万一。
16.泵浦马达要啟动前, 须加满液体, 检查出入口凡是否打开, 并请勿空转。
17.按装完成后应再确认管路是否牢固﹐避免液体温度造成变形或震动破损。
