机械隔膜加药泵-JH系列

产品名称：机械隔膜加药泵-JH系列

所属类别：计量加药泵

适用行业：电镀及表面处理、PCB、废水处理、废气处理、涂装、电子元件及半导体、阳极氧化、工厂化海水养殖、钢帘线

产品人气：1087

产品产地：扬州

更新日期：2022-01-04 00:58:06

产品特点

1、超大球阀，下降速度更快，密封性能更稳定。

2、南亚独家定制超强、超硬、超韧特殊PVC。

3、德国进口PTFE+特制秘方橡胶+自家真空硫化技术，行业内独家技术。

4、行业内优先采用自润滑轴承技术，摩擦部分永不卡死。

5、为保证机械稳定性，采用顶尖轴承SKF。

6、自润轴承让整机终身免添加油脂，免维护。

JH系列隔膜式计量泵

产品亮点

电机温度显示带保护功能；
隔膜破裂报警带停机保护功能；
液晶显示面板，带背光功能；
台湾进口明椿或者北泽齿轮减速电机；
瑞典SKF轴承或者日本NSK轴承；
台湾南亚高强度PVC；
日本大金或者美国杜邦PTFE合成隔膜；
RS485控制；
面板手动启停。

台湾明椿电机，三段减速式，流量高可达15000L/H

2009年量产至今累计销量超过7万台，公司主力产品。

型号介绍

1、型号/代号及含义

机械隔膜计量泵-JH系列

JH	-	101	-	C	-	R
(1)		(2)		(3)		(4)

(1)JH-机型编号

(2)机型型号：11

(3)计量泵材质： C-PVC

(4)连接方式：R：软管连接，H：硬管连接

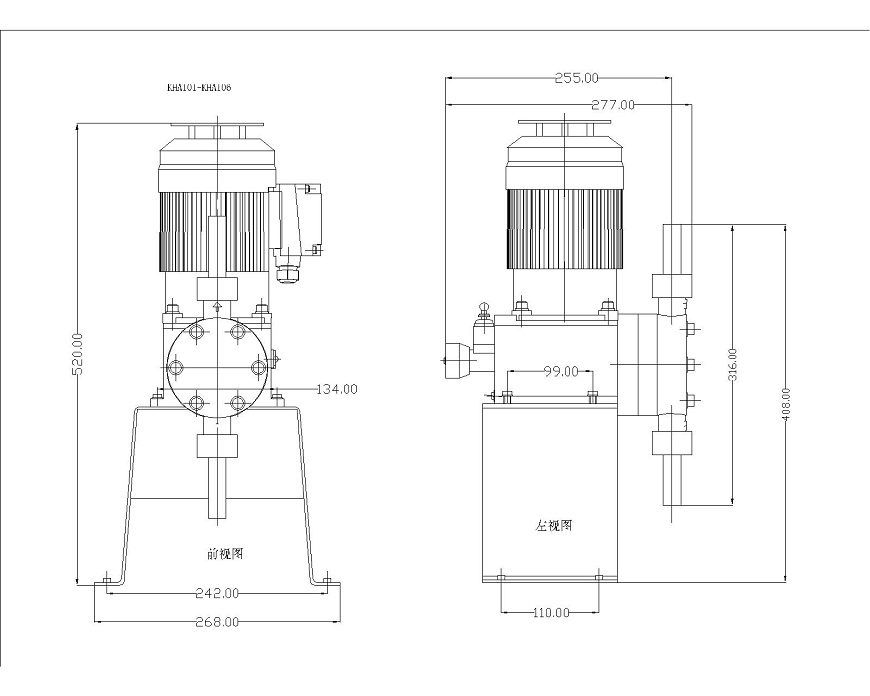

2、尺寸图

详细尺寸请来电咨询

型号及参数

机械隔膜计量泵-JH系列重载型参数：

型号		出口大压力	流量		冲程次数	膜片直径	电机功率	重量	连接方式
型号		(kg/cm2)	l/h	l/min	Stroke/min	mm	kw	kg	法兰DN	软管
JHA	101	10	4.2	0.07	16	65	0.2	15	DN15	内径:6mm 外径:11mm
	102		6.6	0.11	48
	103		12.6	0.21	58
	104	10	27.6	0.46	80
	105	10	38.4	0.64	96
JHB	106	10	48	0.8	116	120	0.4	28	DN15	内径:9mm 外径:15mm
	107		75	1.25	145
	201		96	1.6	40.6
	109		126	2.1	47.3
JHC	21	10	126	2.1	23.7	144		30	DN32	无
	22		148	2.45	47.4
	23		180	3	56.8
	24		246	4.1	35.5		0.75	45
	25		300	5	47.3
	26		366	6	56.8
	27		402	6.7	71
JHD	28	10	450	7.5	35.5	170		50	DN32
	30		504	8.4	40.8
	31		600	10	47.3
	32	7	702	11.7	31.6	210	1.5/2.2		DN40
	33		816	13.6	35.5
	34		1000	16.7	40.6
	35		1200	20	47.3
JKE	41	5/7	1600	26.7	71	260		90
	42		1980	33	56.8	260		90
	43		2500	41.7	40.6	300	2.2/3.7	170	DN50
	44		3200	53.3	47.3
	45	3	4500	75	56.8

备注：1、标配台湾进口明椿减速电机或晟邦电机；

2、以上参数，是使用常温零压力清水测试值；

3、电压有特殊要求，或选型表中偏心的，流量压力超过表中范围，厂家可以定做。

安装方法

1.安装泵浦时应选择坚固之水平地面﹐并保持平稳, 泵浦出入口加装凡而, 以便维修。
2.尽量避免将机器装设于户外。若必需安装於户外时﹐应覆盖保护盖﹐若泵浦配备有电子控制器时﹐则需加以保护。
3.PVC材质之泵浦应避免受阳光直接照射以防止材质脆化。
4.配管前应先考虑使用之化学液体、温度条件及输送扬程﹐选择不同之管件材料﹐符合实际之要求。例如:温度60℃以上﹐应选择PP管件按装。
5.进行配管时应注意管内不可残留任何杂质或碎屑﹐必要时应以清水加以清洗管路。
6.法兰接合处应衬以垫片﹐并确实锁紧以防止空气吸入泵浦内。
7.配管如使用金属材料时, 须在泵浦出入口管路加装防震接头, 避免出入口法兰震破。
8.泵浦输送液体超过一定高度时, 须在出口加装逆止阀防止回压造成泵浦受损。
9.安全排放阀应装在泵浦入口开关阀之间并尽可能装上压力錶以侦测管内压力。
10.避免泵浦吸入杂物, 或虹吸作用请加装底阀。
11.逆止阀应尽量安装在泵浦出入口附近﹐安装压力表或安全排放阀时应尽量使用T型接头。
12.配管时应注意管线不可用力扭曲﹐安装完后再检查泵体是否有因安装时用力过猛或不正确安装动作而扭曲变形。
13.机器固定完后应再确认是否牢固﹐并旋转马达风扇以确认马达是否可自由旋转。
14.接上电源线之前应确认所使用之电源是否与马达形式相符合﹐并接上过电流保护开关。
15.使用於危险之化学液体﹐应将泵浦覆上保护罩以防万一。
16.泵浦马达要啟动前, 须加满液体, 检查出入口凡是否打开, 并请勿空转。
17.按装完成后应再确认管路是否牢固﹐避免液体温度造成变形或震动破损。
