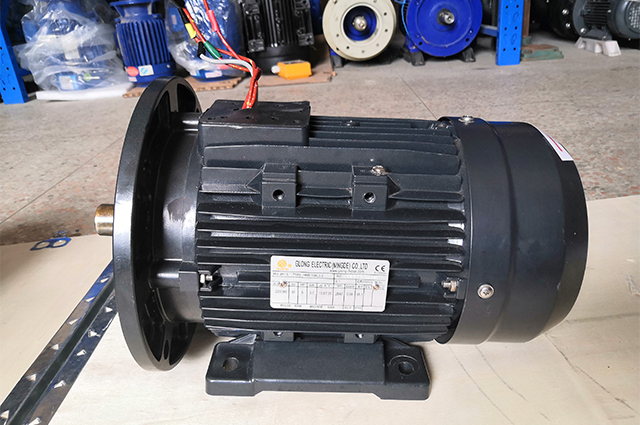

1 变频电机与普通电机的区别


回答:1  变频电机——用于带有变频器特殊场合的电动机,它与普通电机的不同之处就在于增加了强冷风扇,且该风扇的动力来自于单独的电源,不能从主电机出线;强冷风扇的作用就是为了保证电机在低转速下的冷却。

回答:2 变频电机可以使电机的转速能够调整,进而根据负荷情况实现节能的目的。普通电机是一个具有固定转速的设备,不能调整。

回答:3 没有大的区别的,只是它的线圈分布电容小一点,矽钢片的电阻大些,这样高频脉冲对电机的影响就小了,电机的电感滤波效果要好些。

回答:4 普通电机和变频电机的制造工艺差别很大。

普通电机即工频电机只需要考虑启动过程和工频一个点的工作情况,然后设计电机;而变频电机需要考虑启动过程和变频范围内的所有点工作情况,然后设计电机。

区别还有:
1、从工频的角度看,变频电机是劣质电机,普通电机才是好电机;
2、由于变频器输出的PWM调宽(科奕凯智能泵:www.kykznb.com)波模拟正弦交流电,含有大量谐波,一般需要经过电抗器滤波后才能进入普通电机,否则普通电机会发热;
3、为了适应变频器输出的PWM调宽波模拟正弦交流电含有大量谐波,专门制作的变频电机,其作用实际上可理解为电抗器加普通电机;
4、那就是说,同功率的变频电机比普通电机铁心截面要大,线圈匝数要多,线径要大,绝缘要高,专门的冷却风扇电机;
5、为了适应弱磁调速的需要,考虑了轴承的承受能力及高速转子动平衡;
6、这种变频电机不具备更好的转矩特性,只是克服了普通电机不适应PWM调宽波模拟正弦交流电的需要;
7、如果变频电机不具备上述特点和要求,那就是假的变频电机变频电机较普通电机(恒频恒压)

在结构上的区别是:
1)绝缘等级,一般为F级或更高,加强对地绝缘和线匝绝缘强度,特别要考虑绝缘耐冲击电压的能力。

2)对电机的振动、噪声问题,要充分考虑电动机构件及整体的刚性,尽力提高其固有频率,以避开与各次力波产生共振现象。

3)冷却方式:一般采用强迫通风冷却,即主电机散热风扇采用独立的电机驱动。

4)防止轴电流措施,对容量超过160KW电动机应采用轴承绝缘措施。主要是易产生磁路不对称,也会产生轴电流,当其他高频分量所产生的电流结合一起作用时,轴电流将大为增加,从而导致轴承损坏,所以一般要采取绝缘措施。

5)对恒功率变频电动机,当转速超过3000/min时,应采用耐高温的特殊润滑脂,以补偿轴承的温度升高。

普通电机长时间低频运行会有哪些坏处:1是在某频率时的共振问题,2是散热问题,当电源频率较底时,电源中高次谐波所引起的损耗较大,另外低频时她自带的风扇不足以冷却自身,电机寿命骤降。

补充 : 另外,电机调速也可以通过液力耦合器来进行。
液力耦合器是一种利用液体介质传递转速的机械设备,其主动输入轴端与原传动机相联结,从动输出轴端与负载轴端联结,通过调节液体介质的压力,使输出轴的转速得以改变。理想状态下,当压力趋于无穷大时,输出转速与输入转速相等,相当于钢性联轴器。当压力减小时,输出转速相应降低,连续改变介质压力,输出转速可以得到低于输入转速的无级调节。
不过液力耦合器在调速范围、调速精度、效率等环节,都比变频电机差,但价格比较便宜。
普通电机长时间低频运行会有哪些坏处?
答:普通电机不允许长时低频工作,否则发热(科奕凯智能泵:www.kykznb.com)严重可能会烧坏。


2 变频电动机的接线方法


变频电动机的接线方法与普通电机相同,一般为星形接法,不同的是变频电机后面带一个独立的散热风扇,对电机进行强制冷却.
把三相电源三个绕组的末端、X、Y、Z连接在一起,成为一公共点O,从始端A、B、C引出三条端线,这种接法称为“星形接法”又称“Y形接法”。三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。三相电源的联接方式有Y形和△形两种。
