气动隔膜泵

气动隔膜泵(Air-Operated Double Diaphragm------AODD)。

气动隔膜泵,以压缩气体为动力,推动膜片移动来改变腔体体积达到排送物料目的的泵,不会产生电火花,防爆效果明显。

AODD可以属于容积式泵,但是由于其推动物料的膜片并不是整体移动,与传统的螺杆泵、齿轮泵有很大的不同:AODD主要的优点是没有动密封,不需要经常更换密封,不容易造成传送物料的渗漏,而且允许有较大的颗粒通过,在这方面对齿轮泵有明显的优势。

采取空气动力,其推动物料的速度相对较慢,对物料的磨损和剪切比较小,适用于低剪切要求的流体输送。

由于AODD空气推动膜片的设计,承受压力较小,允许的粘度比较低:主要应用在含有固体颗粒的中低粘度、较低流量和较低出口压力的腐蚀性液体的输送。

主要应用领域:化工、涂料、陶瓷、造纸、污水处理等。

寿命长、抗腐蚀、易安装、维修简便费用低。

应用场合&OEM

工业/市政废水处理、食品加工/生物技术及制药、涂料/油墨/印刷、造纸、石油/天然气、化工/石化/日化、汽车/电镀与抛光、陶瓷业。

OEM:我们全心全意满足应用场合和客户的需求,提供合理且性价比高的流体输送解决方案。

专业的系统设计工程师经验丰富的销售团队世界级的售后服务团队快速的问题响应机制

原理介绍

  • 干、湿自吸。

  • 可潜水使用。

  • 空转无损害,气阀堵死没有气源损耗。

  • 没有轴联接,无机械密封或封盖。

  • 便于安装,可移动使用。

  • 无复杂的电机控制,防爆。

  • 多种运行速度,多个输出压力 ( 0 - 8 bar )。

  • 压力防死点( 无需旁路或卸压阀 )。

  • 投资成本低、维修简单、成本低。

  • 超强防磨损。

  • 气阀无需润滑。

无润滑油空气分配阀

隔膜

左隔膜室为排出冲程
右隔膜室为吸入冲程

止回阀

左隔膜室为排出冲程
右隔膜室为吸入冲程

选型

  • 脉冲、止回特征

  • 口径
    - 工作性能曲线(气源压力、流量、出口压力)

  • 材料的适用性
    - 泵壳等过流部件兼容性(进口歧管、外腔体、出口歧管、隔膜、阀球、球座)

  • 膜片选择
    - 查阅化学性能表

  • 其他
    - 粘度
    - 磨损性
    - 自吸扬程
    - 正压

法兰端出料口

气阀

阀芯阀套

全螺旋固定结构

进料管道

出料管道

球阀

球座

耐用橡胶隔膜

隔膜内外压板

底部进料口

选型-口径

工作性能曲线(气源压力、流量、出口压力)

选型-泵壳

金属泵

铝合金(AL)
- 多数涂料或墨汁之类的溶液;
- 不能适用于强酸、卤素、碳氢 化合物;
- 电镀铝合金可适用适度腐蚀液体;
- 易接地;
- 成本低,一般建议使用。

碳钢(CS)或铸铁 (CI)
- 可适用于 pH 值范围 4-6 & 8-9;
- 超强抗磨损;
- 主要市场: 造纸、化工、污水、 矿井。

316不锈钢 (SS)
- 多数酸、或酸性液体,以及溶液;
- 可适用于卤素和碳氢化物;
- 几乎所有的水基溶液和墨水、涂料;
- 易接地;
- 很好的抗磨性。

AL

CS

SS

选型-泵壳

塑料泵(在化学表中需达到A级)

乙缩醛 (AC)
- 适用于个水基溶液;
- 可用于一些卤素和碳氢化物;
- 在用于可燃液体时可接地;
- 绝大部分涂料和墨汁;
- 不能用于酸或酸性溶液;
- 很好地适用于油或油性液体;

聚丙烯 (PP)
- 广阔的化学液体兼容性;
- 通常建议使用于化学液体的输送;
- 成本低;
- 不可接地;
- 不可用于溶剂, 可燃液体。

聚偏氟乙烯 (PVDF) (KY)
- 绝佳的化学液体耐受性;
- 大多数强酸、或强酸性溶液;
- 耐磨性强于PP、在塑料泵里
耐磨性好;
- 不可接地。

AC

PP

PVDF

选型-膜片

  • 丁腈橡胶Buna-N

  • 氯丁橡胶Geolast

  • 弹性混合体Santoprene

  • 聚醚弹性体Hytrel

  • 氟橡胶Viton

  • 特氟龙PTFE

可使用水基或石油液体。
抗化学性等同于Buna-n 但耐磨性更好。
可替代 EPDM 和部分 PTFE。
可替代 Buna-N and neoprene。
极强的耐酸能力,自吸性比PTFE强。
几乎所有物质,材质偏硬。

选型-阀座与阀球

粘度和脉动性
* 重的球阀关闭较快
- 处理高粘度液体
- 降低脉动
* 不锈钢是典型的选择。

耐磨性
* 大多数情况下是软硬结合使用。
- 如软性的球阀和硬质的阀座
* 不锈钢主要用于硬质的颗粒。
* 橡胶主要用于软性的颗粒。
* PTFE 的耐磨性能不好。

自吸扬程
* 软的球阀和阀座自吸性能好。
* 软的阀座和重的球阀可处理比重大的液体。
* 大多数橡胶是典型的选择。

Santoprene/Geolast球阀和 SST 阀座在陶瓷工业中流行

选型-物料粘度

选型-物料粘度

  • 液体灌之间的输送TANK ON/OFF LOADING

  • 染料输送DYE TRANSFER

  • 乳胶的输送LATEX TRANSFER

  • 酸碱的输送ACID AND ALKALINE TRANSFER

  • 油漆的输送PAINT INDUSTRY

  • 瓦楞纸工业CORRUGATED PAPER INDUSTRY

  • 废水处理WASTE MANAGEMENT

  • 地罐排空DRUM ONLOADING

选型-配套使用

加药
-替代计量泵和螺杆泵

输送高粘浆料
-与涂料机械配套

分离设备
-与板框压滤机配套


选型-口径


工作性能曲线(气源压力、流量、出口压力)

气动隔膜泵的安装主要有三种方法:简易安装,进阶安装,高等安装。简易安装适合于小型隔膜泵的安装使用,比如一寸泵或者一寸半泵;进阶安装适合于两寸和三寸泵,尤其是压滤环保应用;高等安装是指工况对隔膜泵的性能要求比较高的环节。

一、 简易安装
简易安装适合于小型泵的工作场合,诸如1寸泵在油漆行业、印染行业、胶水行业、化工行业等。该方案具有简单实用的特点,行业大多数工厂都采用这种简单的链接方式。空气三联件的作用主要过滤气源杂质,避免杂质进入泵内损坏泵体气动马达。

二、 进阶安装
进阶安装适合于2寸或2寸以上的大泵,由于大泵在工作时具有较大的后座力,泵体和管道都有一定的抖动,所以增加减震软接可以有效减小这种后座力,从而延长隔膜泵和管道的整体寿命。国内环保压滤环节常采用该方案,进入口增加阀门可以避免隔膜泵关停时物料回流。

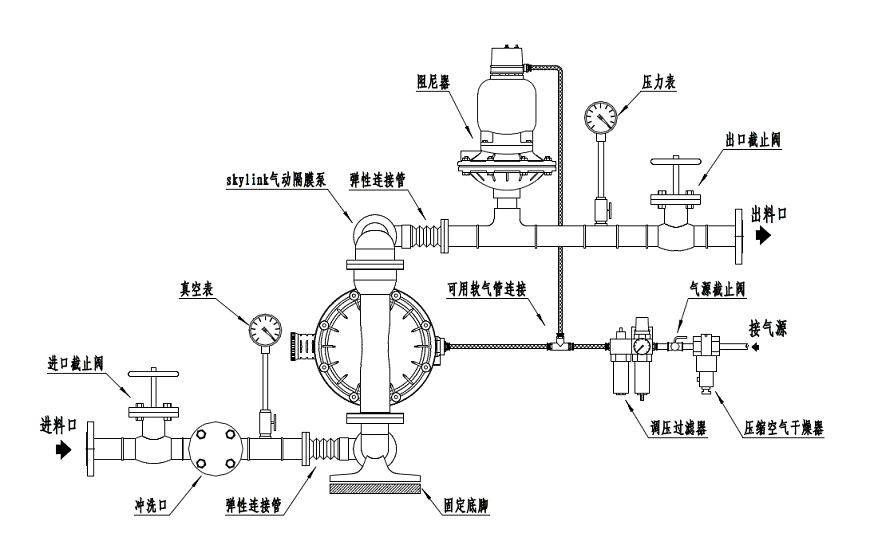

三、 高等安装
高等安装适合于系统对物料性能要求较高的生产环节或者高危险环节。脉冲阻尼器可以减少物料排除的脉冲性,让物料排除更连续、平均、换和。正压力表用来观看泵体的出口压力,负压力表用来观看泵体的入口压力,在泵体不吸料的时候可以借助他们定位故障问题,避免将整泵拆解寻找问题根源。
