1 什么是MBR自吸泵?

1-1  关于自吸泵的概述
自吸泵是一种在吸上条件下具有一定抽气能力的离心泵，其主要是将气液混合原理与泵的特殊结构相结合来进行气体的抽吸，在泵吸入管路内能够达到一定程度的真空状态，从而实现离心功能。自吸泵中没有专门的抽气装置，因此，其只能凭借自身的结构来完成自吸，（科奕凯智能泵：www.kykznb.com）然后快速的进入正常的运行状态。总之，自吸泵就是一种具有自吸功能的离心泵，其能够提高泵操作的方便性与可靠性。
膜生物反应器（MBR）技术及其污水处理的工艺流程

1-2  膜生物反应器（MBR）技术
MBR技术主要利用了膜的选择透过性，在生化池中实现了生物的富集，从而也大大的提高了生物处理的效率。FR-MBR膜技术进行污水处理中，利用高抗污染FR-MBR膜的高效截留功能可以让泥水达到满意的分离效果，而被截留下来的污泥也会以300%～400%的回流率回流至生化缺氧池中。另外，在膜装置内也设置了曝气装置，该装置能采用气水振荡的方式对膜进行清洗，以保持膜表面的干净，还能为好氧微生物提供所需的氧气。


FR-MBR膜的应用工艺特点主要包括以下几个方面：1）固液分离功能强，滤出水中所含的悬浮物等固体杂质较少；2）反应器中的污泥浓度较高，而且其容积的负荷也较高，因此，减少了系统的产泥量；3）反应器内有很多的生物种群，它们能够提高去污效果；4）整个系统采用的是模块化设计，具有占地面积小、操作简单、易扩展等优点，且能够使全程的实现自动化控制。

1-3 MBR污水处理的工艺流程

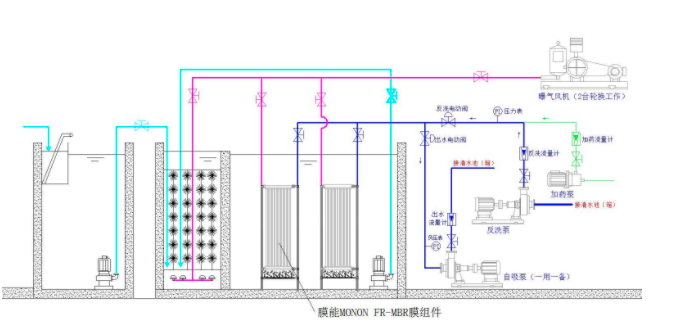

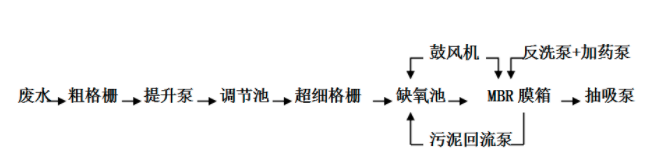

生活污水首先流入格栅池，在格栅池中需要用细格栅除去污水中较大颗粒的杂质，以避免其阻塞与损伤泵，减轻其负荷。存储在格栅池中的污水由提升泵提升至调节池，然后到缺氧池，再自流到MBR池中。在MBR池中设置有中空纤维FR-MBR膜组件，污水浸没膜组件，通过自吸泵的抽取，利用膜丝内腔的抽吸负压来运行。自吸泵中的出水是进入消毒设备中，然后对其进行杀菌消毒，后置于回用池待用。MBR池中的多余污泥回流至缺氧池中，而缺氧池中多余的污泥则排放至污泥浓缩池，定期将其淘汰。

1-4 自吸泵在其中的应用及注意的问题
自吸泵在MBR污水处理工艺中的应用主要是在MBR膜生物反应池中，其主要是通过抗污染FR-MBR膜内腔的抽吸负压进行运行，对MBR池中的污水进行抽取，达到水与污泥分离的作用。
自吸泵在MBR工艺中选取一般选择为膜出水流量的1.2倍，扬程8-15米，
如一天处理100吨的水，膜运行8分钟停2分钟设计，实际出水约20h，那么膜出水流量为5吨/小时，则泵的流量应该为5×1.2=6吨/小时 扬程 8-15米
在实际的使用中需要注意以下问题：
5-1、自吸泵所能达到的大自吸高度和实际允许的自吸高度是有差别的，而且其还存在一定的气蚀问题，因此，泵的汽蚀余量是选泵的一项重要参数。另外在第一次抽吸出水使时，由于管道内都是空气，故处次抽水时好能把管道灌满水，以便顺利出水，否则抽吸时间需要30分钟左右才能将水抽出；

5-2、自吸泵的大自泵高度需要进行试验计算才能得出，且是在常温清水条件下进行的，而若是抽吸液体的重度不同，则应进行换算；
5-3、实际应用中，管路损失比较大，尽量减少安装中的弯管和阀门，保证吸程；
5-4、自吸泵中所储存的液体是有限的，若长时间进行自吸空转会使液体的温度升高、发热，这样一来将会影响其真空度，导致不能自吸，因此，不能将自吸泵进水管路的水平段设置过长，且应将泵安放在水平管路的起始处；
5-55、气动阀的选型和设置，用于进行自吸泵的开阀与起动，以保证自吸达到排气的效果。
6结论
由于自吸泵是利用气液混合原理与泵的特殊结构来实现抽吸气体能力的一种离心泵，其在MBR污水处理工艺中的应用不仅达到了水与污泥分离的效果，同时还解决了低处向高处自动输水的问题。自吸泵在MBR污水处理中的应用使整个MBR污水处理系统更加的方便、高效。

2 MBR抽吸泵（自吸泵）的设计要点

2-1、 有条件的情况下，尽量每个膜组件配1台自吸泵，在每个膜组件吸水管路上装透明流量计,这样方便观察判定每个膜组件的状态（压力和流量）。也可以多个膜组件共一台泵。
2-2、 自吸泵尽量低于低液位安装（即水泵倒灌安装），越低越好。
在膜组件正常状态下，靠自吸泵的虹吸也是可以出水的，如果MBR是池内安装是地下池，为确保倒灌安装，水泵可以做下沉地下机房，用以确保抽吸泵能倒灌安装有足够的倒灌吸程。
如果MBR为箱式设备地表安装，为确保倒灌安装，水泵做箱体侧壁外置安装即可，水泵吸水口低于MBR腔液位，确保抽吸泵能倒灌安装有足够的吸程。
要求水泵低于MBR的低液位的倒灌安装，主要考虑的影响因素是跨膜压差，MBR的各品牌规定略有不同，一般不宜高于0.03Mpa=3m。
在这里跨膜压差不一定等于真空表读数，还要看泵的进水口高度和生化池液位的高度差，如果真空表的读数为0.03MPa=3m，生化池液位比泵进水口高1m（即水泵倒灌1m），那么此时的跨膜压差为0.04MPa=4m。即真空表的读数+倒灌1m的水柱压力=0.03MPa=（科奕凯智能泵：www.kykznb.com）3m+水泵倒灌1m=0.04MPa=4m。
若泵安装位置高于生化池液位1m，则水泵为吸上式安装，吸上高度为1m，此时的跨膜压差只有0.02MPa=真空表的读数0.03MPa=3m +吸上-1m的水柱压力=2m。


公式：跨膜压差=真空表读数（取正）+（生化池液面高度-抽吸泵进水口高度）。
2-3、 抽吸泵出口管路尽量要加装透明流量计和取样阀。
透明的流量计就可以直观的看到水质状态。
每个流量计前面或后面加调节阀，用来调节膜组件的出水量。
2-4、 MBR设备的电气控制
MBR抽吸泵（自吸泵）启停时间：
推荐抽吸泵启动运行13min，停泵2min，即水泵一个运行周期T=13+2=15min。
设置超压停泵电路，在电接点压力表压力超限时，能停泵并报警。
控制电路上要设置抽吸泵与风机互锁联动电路，确保风机在停止状态时，抽吸泵不工作。
